十字扭簧，測量臂十字彈簧，軋輥磨床測量臂關節專用軸承

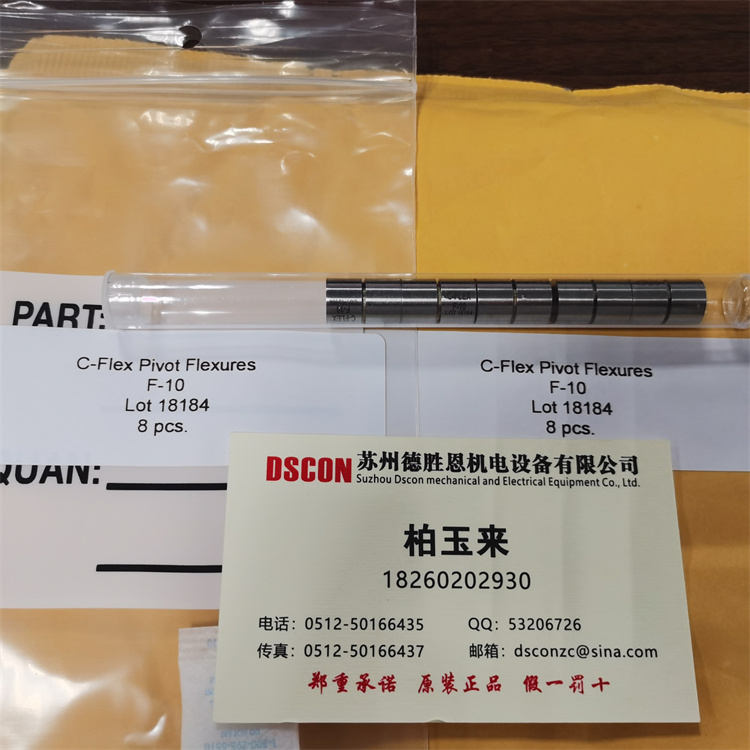

C-Flex十字扭簧（又稱測量臂十字彈簧）是數控軋輥磨床的測量系統的關鍵件，它主要有偏轉角度，負荷以及平均壽命三個要素，為測量系統提供復位所需的彈力，隨著測量次數的增加，扭簧會(huì )產生疲勞變形而失效。由于進口件采購周期長，常常成為影響用戶生產的棘手因素，我公司長期備有進口原裝扭簧，為客戶的設備正常運行增強了保障力度。
主要性能：
主要材料：由AISI 410或AISI 420防腐鋼制成，The flexing elements由AISI 420防腐鋼制成
扭轉彈簧速度：一般在＋/-10％之內或是低于列表數值
訂貨須知：用戶可提供表格中的代號，或扭簧的尺寸數據，表格中的單位是英寸，換算尺寸1英寸=25.4mm
單頭
型號 軸承尺寸 扭力彈簧 負載 (Lc) 容量 (Lt) 直徑 +0.0000 / -0.0005 A +/- 0.003 B Min.
A-10 1/8 0.0003 0.95 3.8 0.125 0.2 0.088
A-20 1/8 0.0018 8.9 12.7 0.125 0.2 0.088
A-30 1/8 0.0148 25.3 25.3 0.125 0.2 0.088
B-10 5/32 0.0004 1.4 5.6 0.1562 0.25 0.114
B-20 5/32 0.0037 13.7 19.6 0.1562 0.25 0.114
B-30 5/32 0.0296 39.3 39.3 0.1562 0.25 0.114
C-10 3/16 0.0007 2 7.8 0.1875 0.3 0.136
C-20 3/16 0.006 19.5 27.9 0.1875 0.3 0.136
C-30 3/16 0.0482 55.8 55.8 0.1875 0.3 0.136
D-10 1/4 0.0018 3.6 14.2 0.25 0.4 0.184
D-20 1/4 0.0148 35 50 0.25 0.4 0.184
D-30 1/4 0.1185 100 100 0.25 0.4 0.184
E-10 5/16 0.0037 5.7 22.8 0.3125 0.5 0.232
E-20 5/16 0.0296 55 78.6 0.3125 0.5 0.232
E-30 5/16 0.2367 157.1 157.1 0.3125 0.5 0.232
F-10 3/8 0.0065 8.4 33.6 0.375 0.6 0.279
F-20 3/8 0.0482 79.1 113 0.375 0.6 0.279
F-30 3/8 0.4002 226 226 0.375 0.6 0.279
G-10 1/2 0.0148 14.4 57.4 0.5 0.8 0.374
G-20 1/2 0.1185 140 200 0.5 0.8 0.374
G-30 1/2 0.9486 400 400 0.5 0.8 0.374
H-10 5/8 0.0296 23 92 0.625 1 0.469
H-20 5/8 0.2367 221.1 315.8 0.625 1 0.469
H-30 5/8 1.894 631.5 631.5 0.625 1 0.469
I-10 3/4 0.0482 32.4 129.4 0.75 1.2 0.564
I-20 3/4 0.4002 317.2 453.1 0.75 1.2 0.564
I-30 3/4 3.261 906.1 906.1 0.75 1.2 0.564
J-10 1 0.1185 59.2 236.6 1 1.6 0.764
J-20 1 0.9486 566.3 809 1 1.6 0.764
J-30 1 7.8023 1616 1616 1 1.6 0.764
